PM 燃燒器

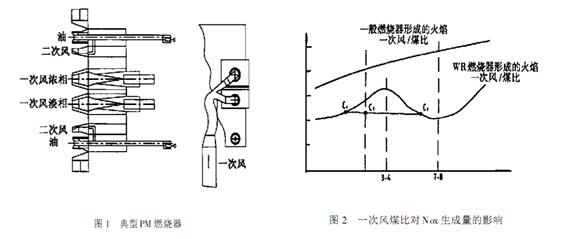

PM(Pollution Minimum)意即低污染燃燒器。典型的PM燃燒器布置如圖1所示。一次風到爐前后，經過一個彎頭(也稱分離器)分為二股，彎頭的貫性分離作用產生濃相和淡相煤粉氣流，上層為濃相，下層為淡相，兩者用獨立的噴咀送入爐內產生濃淡兩相燃燒方式。

PM 燃燒器降低NOX的原理為:在燃燒初期,也即揮發份析出著火階段,若一次風中風煤比在3-4(相當于煤中揮發份燃燒所需的風量)則會產生較大的NOX量，如圖2所示。從磨煤機出來到燃燒器的一次風管中的風煤比一般約為2-2.5即圖中C0點，常規非濃淡式燃燒器即是此種情況，它所產生的污染量（NOX）顯然較多。經彎頭分離后，濃相和淡相一次風的風煤比均偏離C0點，濃相噴咀位于C1點，產生NOX排放量較少，淡相噴咀位于C2點, 產生NOX排放量同樣較少，兩者平均值比CO點要低得多，由此，燃料型NOX得到降低。此外，因PM燃燒器較高，也即上下一次風中心距較大，燃燒器區域熱強度較低，熱力型NOX也有所降低，故其綜合降低NOX效果比較明顯。該技術成功地用于哈鍋公司生產的黃臺電廠8#爐。
