WR燃燒器

2016-07-15 09:07:17

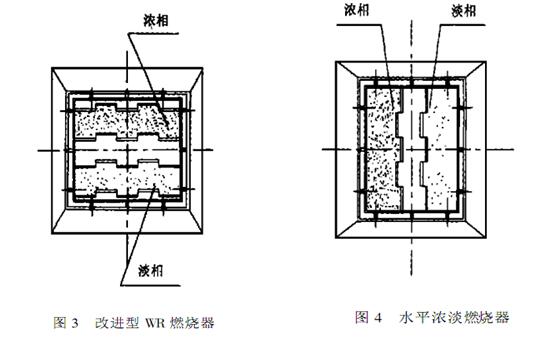

WR（Wide Range）意即寬調節比燃燒器,如圖3所示，主要由噴咀和噴咀體兩部分組成。噴咀體內設導向板用以分隔經彎頭分離后形成的濃相煤粉氣流。彎頭為90直角彎頭起慣性分離作用，為防止磨損設計成不等壁厚。在燃燒器噴口內設置有波形鈍體，該鈍體與噴咀體內導向板一起濃、淡相煤粉氣流一直保持到燃燒器出口。在波形鈍體出口處，形成一個穩定的回流區，回流區中的煙氣使得初燃段濃淡兩相得到分隔，并使火焰穩定在一個較寬的負荷變化范圍內。





因WR燃燒器在垂直方向形成濃淡燃燒，因此，其降你NO_X原理與PM相似，與PM不同之處在于，它將濃淡相集中在一個噴口內，而不是象PM燃燒器的兩個噴咀，因此上下一次風中心距可以做得較小，一則降低鍋爐造價，二則更加適應燃用劣質煤的要求。
